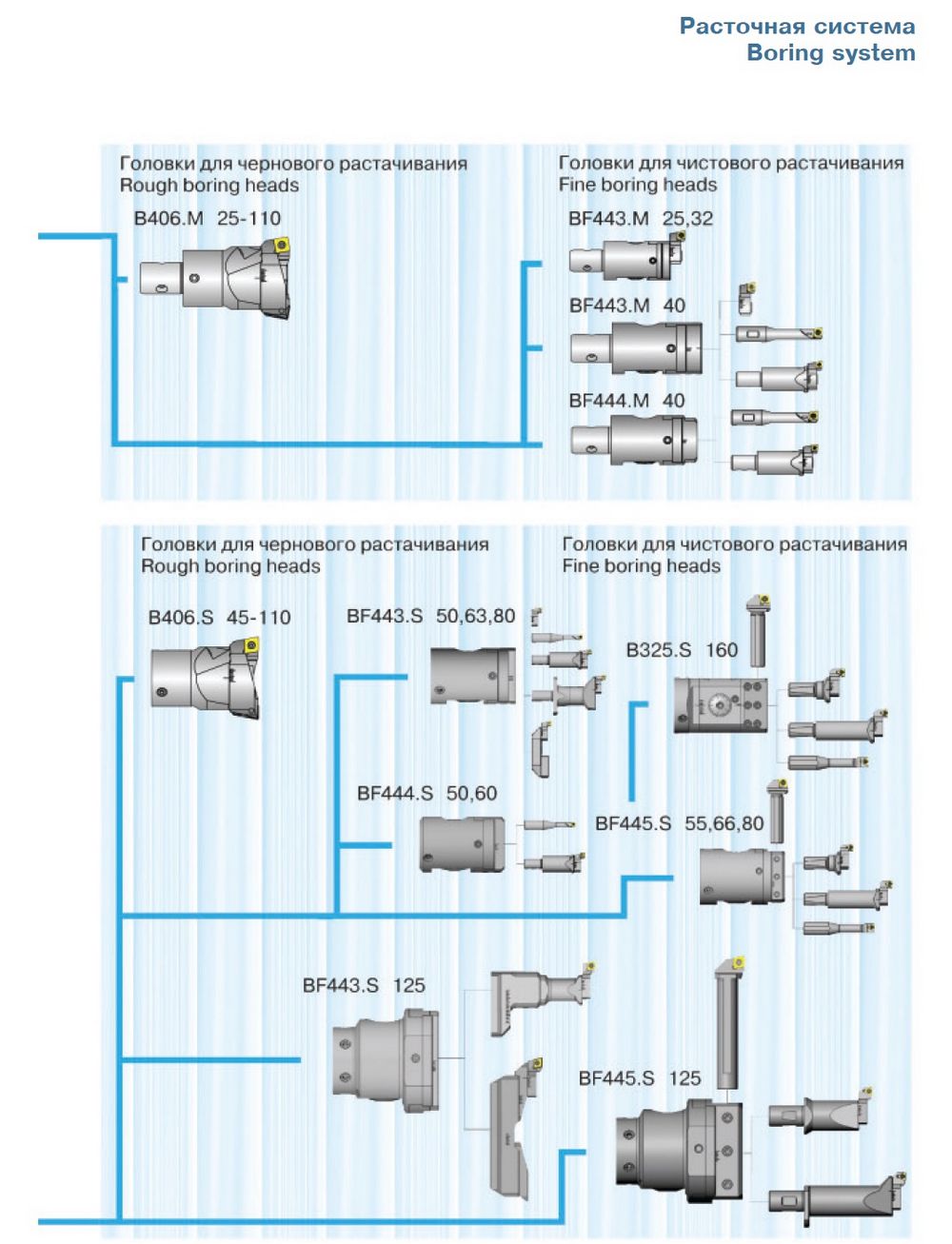

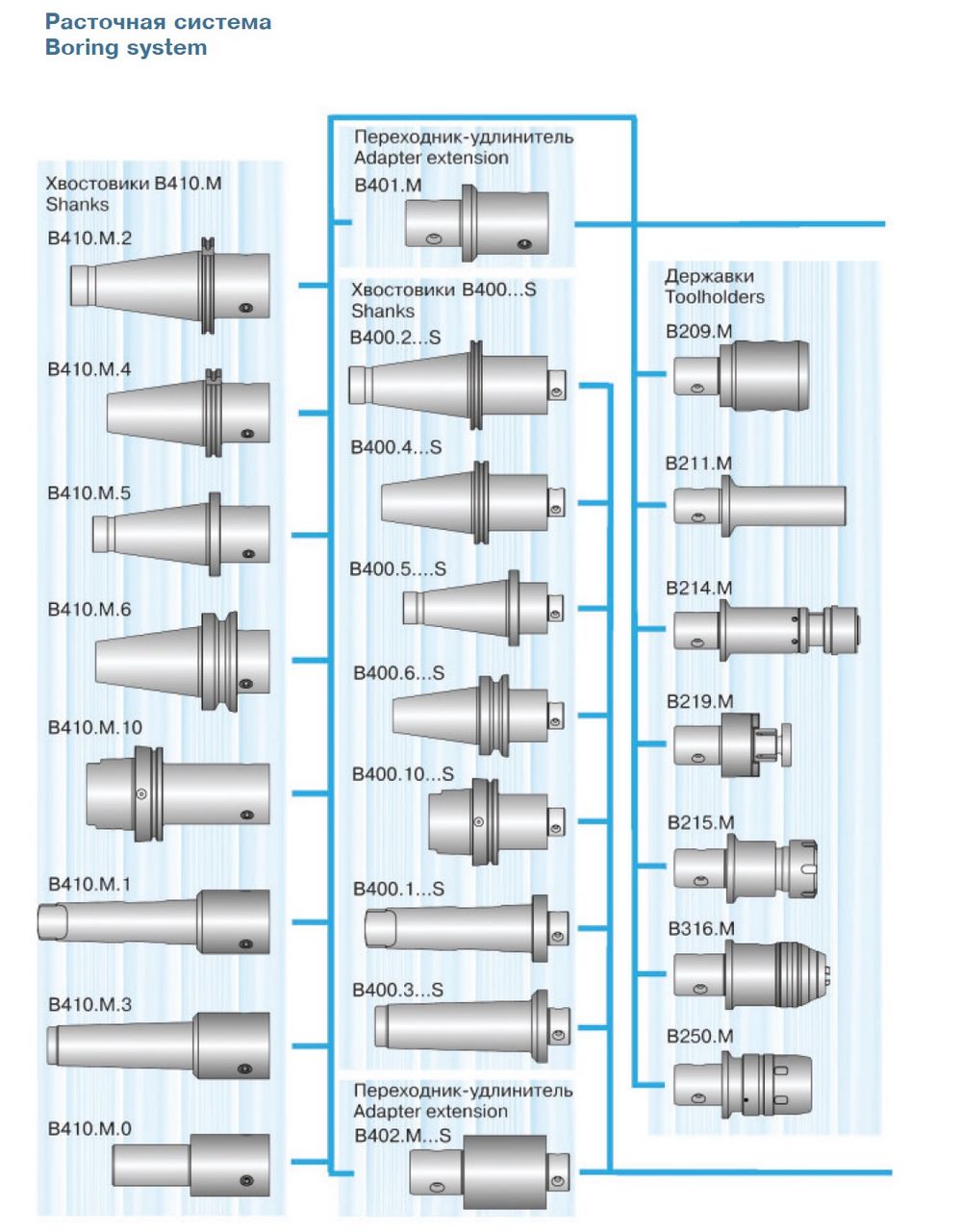

Расточные системы

Хвостовики B400 с соединением S

Код Наименование Подробнее
B400.2 Хвостовики по ГОСТ 25827-93 исп. 3

B400.4

Хвостовики по ГОСТ 25827-93 исп. 2, (DIN 69871/A)
B400.6 Хвостовики по MAS 403 BT
B400.10 Хвостовики HSK 63 по DIN 69893
B400.1 Хвостовики с Конусом Морзе с лапкой (DIN 228/B, DIN 1860)
B400.3 Хвостовики с Конусом Морзе
B400.0 Хвостовики цилинрдрические

Хвостовики В410 с соединением М

Код Наименование Подробнее
B410.M.2 Базовые втулки с хвостовиком по ГОСТ 25827-93 исп. 3

B410.M.4

Базовые втулки с хвостовиком по DIN 69871/AD
B410.M.6 Базовые втулки с хвостовиком по MAS 403 BT
B410.M.10 Базовые втулки с хвостовиком по DIN 69893
B410.M.1 Базовые втулки с цилиндрическим хвостовиком
B410.M.3 Базовые втулки с цилиндрическим хвостовиком
B410.M.0 Базовые втулки с цилиндрическим хвостовиком

Переходники-удлиннители

Код Наименование Подробнее
B401.M Переходник - удлинитель с соединением M

B402.M

Переходник - удлинитель M/S

Зажимная оснастка

Код Наименование Подробнее
B209.M Оправки Weldon по DIN 1835/B-E

B211.M

Втулки для инструмента с конусом Морзе (DIN 228/B)
B214.M Оправки для дисковых фрез
B219.M Оправки для торцевых фрез
B250 Патроны фрезерные
B215 Патроны цанговые
B316 Патроны сверлильные

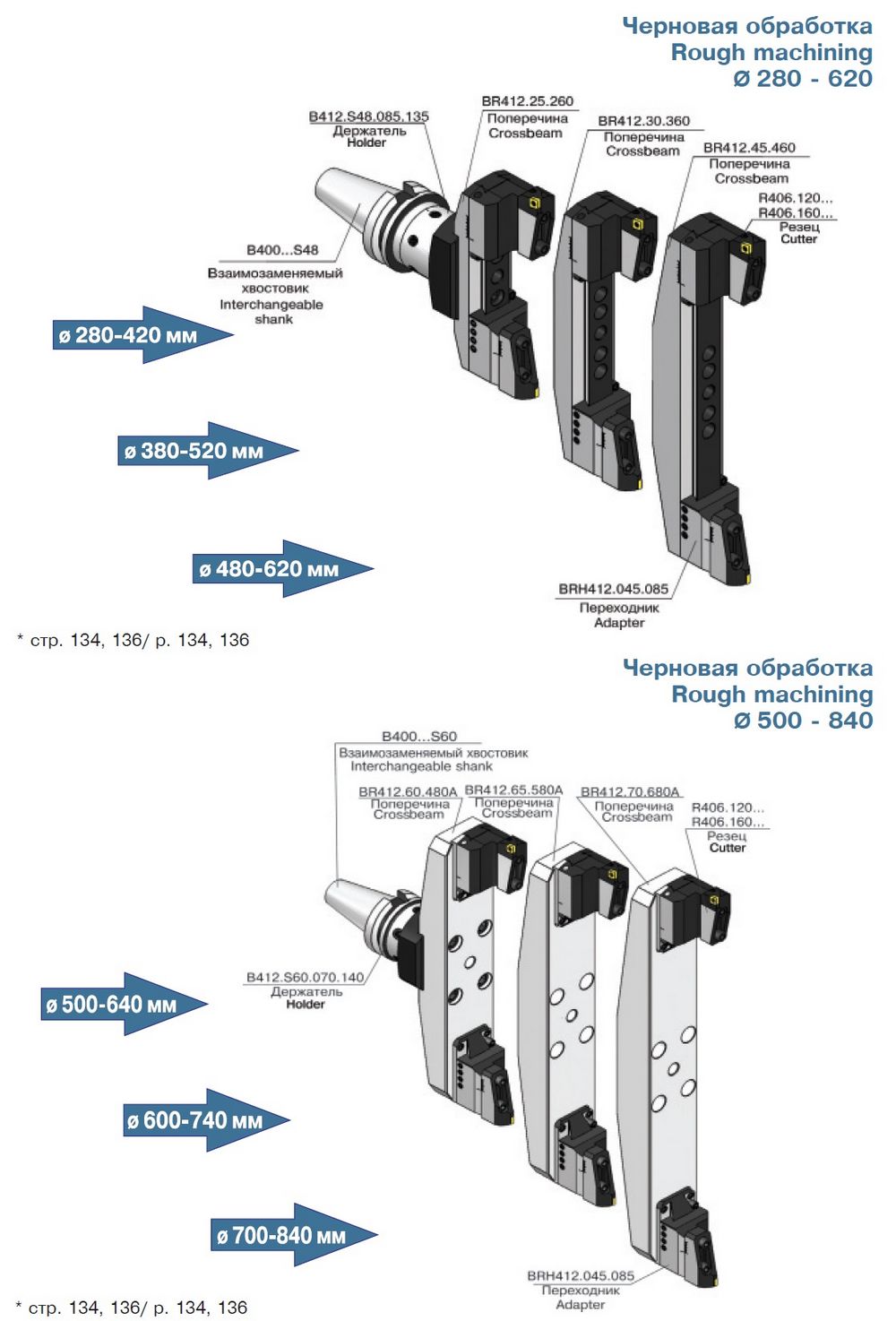

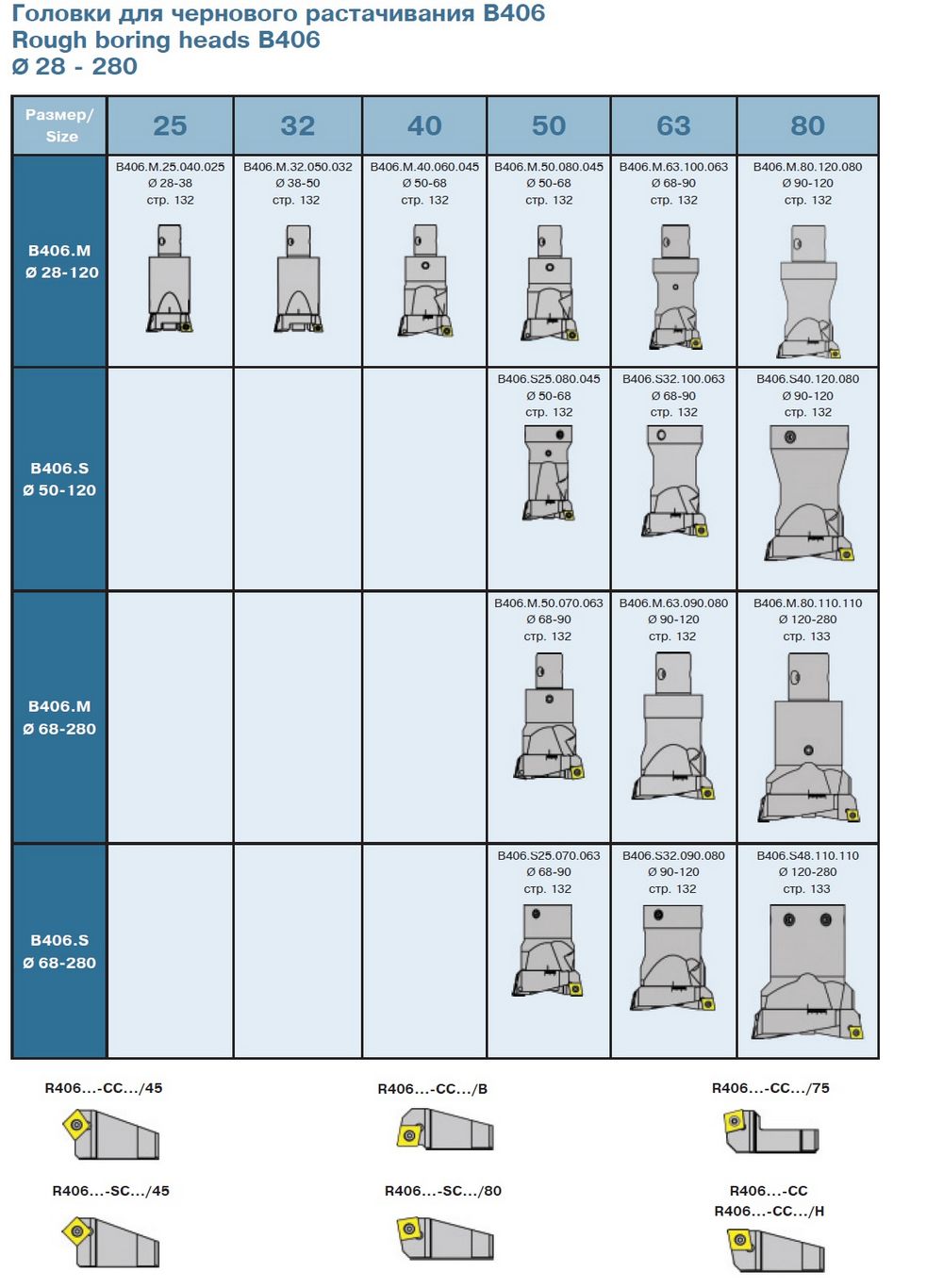

Черновое растачивание Ø280-840

  1. Для проведения черновой обработки с большой подачей устанавливются два резца: R406...-СС, R406...-СС.../Н или R406...-CC.../B (рис.1). Для снятия больших припусков устанавливаются два разных резца, при этом резец R406...-СС.../Н настраивается на меньший размер, чем R406...-СС... (рис.2).
  2. При обратном растачивании используется только один резец R406...-СС.../В или R406...-SC.../45 (рис.3). 3. Предварительная настройка режущих кромок производится по шкале, выполненной на резце с помощью винта (рис.4). Точная настройка производится на специальном оборудовании.

Код Наименование Подробнее
B406 Головки для чернового растачивания от 28 до 120 мм

B406

Головки для чернового растачивания от 120 до 280 мм
BR406 Поперечина

Черновоe растачиваниe от 280 до 620 мм

Код Наименование Подробнее
BR412.S48 Держатель-переходник

BR412

Поперечины из стали

Черновоe растачиваниe от 500 до 840 мм

Код Наименование Подробнее
BR412.S60 Держатель-переходник

B412...A

Поперечины из алюминия

Черновоe растачиваниe от 280 до 840 мм

Код Наименование Подробнее
BRH412 Переходник

Резцы для чернового растачивания

Код Наименование Подробнее
R406...CC Резцы для чернового растачивания

R406...CC/B

Резцы для чернового растачивания
R406...CC/45 Резцы для чернового растачивания
R406...SC/45 Резцы для чернового растачивания
R406...CC06/75 Резцы для чернового растачивания
R406...SC.../80 Резцы для чернового растачивания

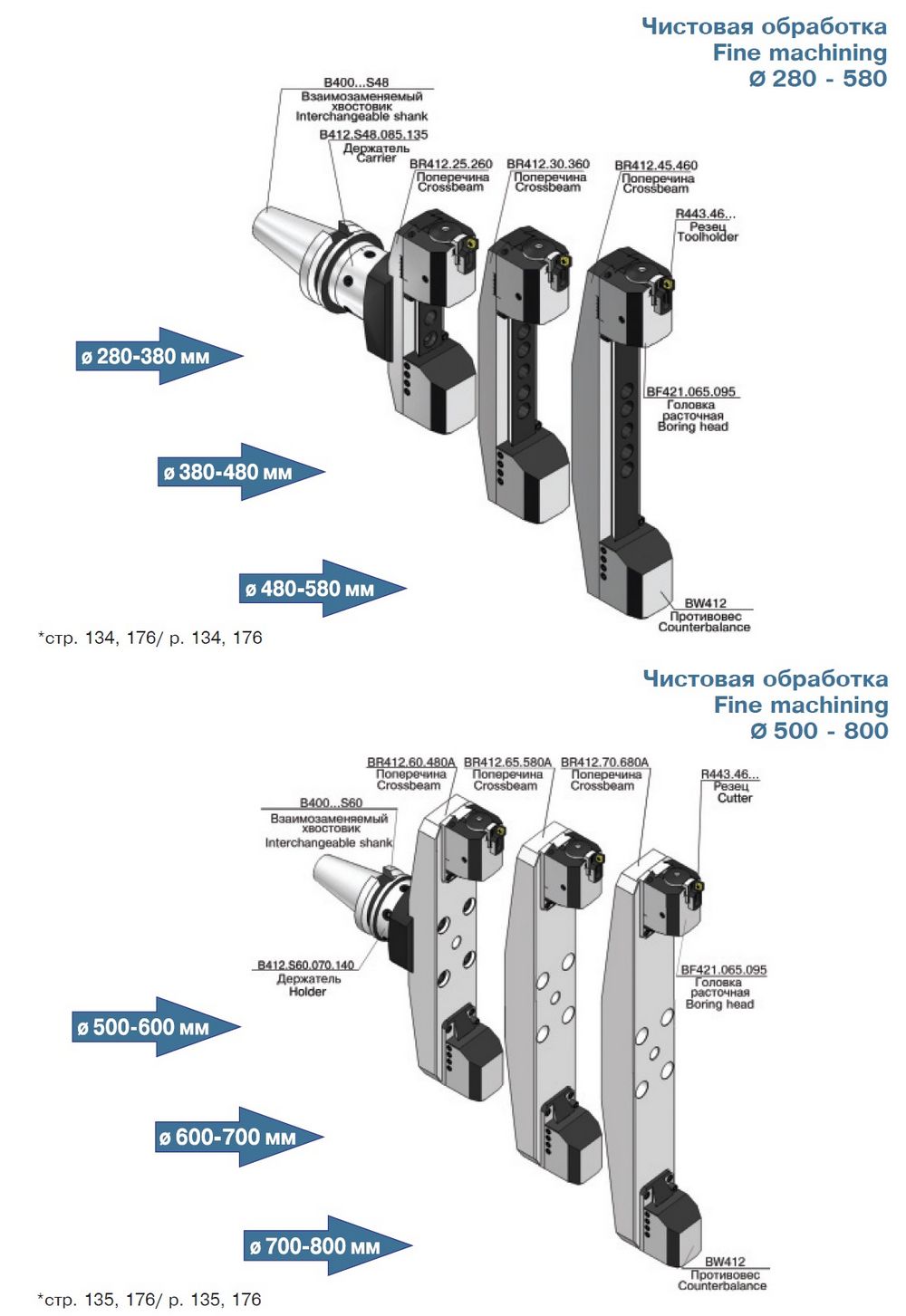

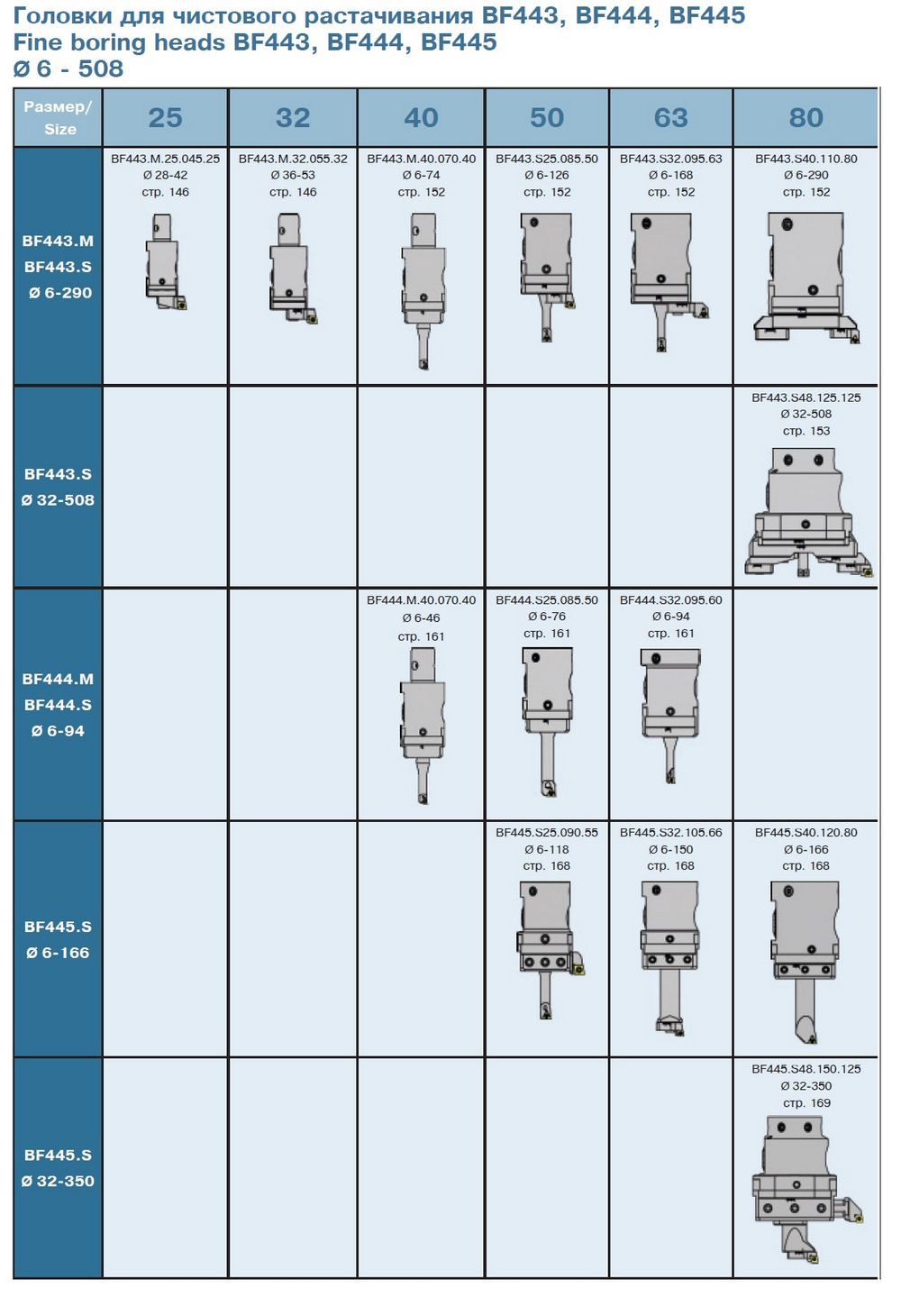

Чистовое растачивание Ø280-800

Головки для чистового растачивания BF421

Код Наименование Подробнее

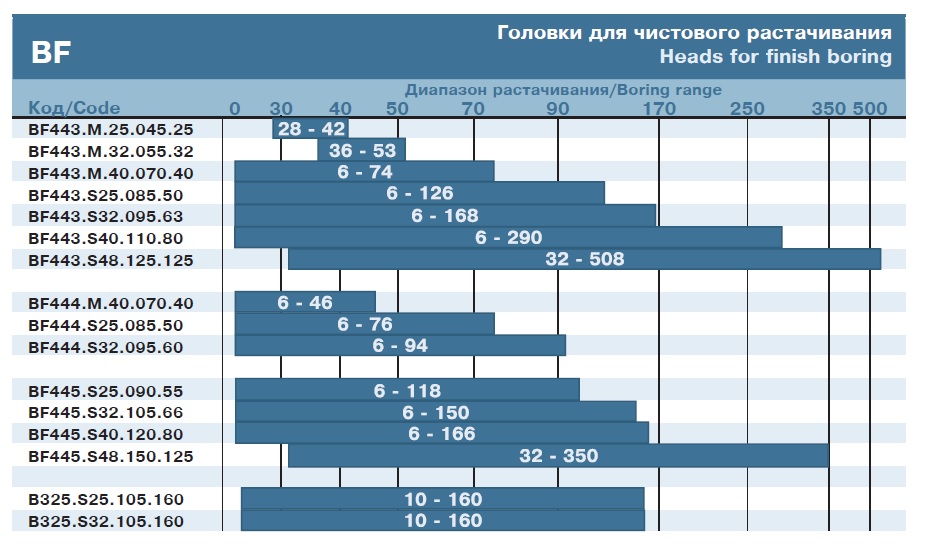

BF Диапазоны чистового растачивания
BF421 Расточная головка для дипазона Ø280-800

BW412

Противовес

Головки для чистового растачивания  BF443

Код Наименование Подробнее
BF443

Головки для чистового растачивания Ø6-290

BF443

Головки для чистового растачивания Ø32-508

BF443

Схема возможных наладок для расточных головок

BF443

Инструкция по эксплуатации расточных головок

Головки для чистового растачивания BF444

Код Наименование Подробнее
BF444

Головки для чистового растачивания Ø6-94

BF444

Схема возможных наладок для расточных головок


Головки для чистового растачивания BF445

Код Наименование Подробнее
BF445

Головки для чистового растачивания Ø6-166

BF445

Головки для чистового растачивания Ø32-350

BF445

Схема возможных наладок для расточных головок

BF445

Инструкция по эксплуатации расточных головок

Расточной патрон B325.160

Код Наименование Подробнее
B325.160

Расточный патрон

B325.160

Схема возможных наладок для расточных головок

B325.160

Инструкция по эксплуатации расточных головок

Комплектация расточных головок

Расточные головки для чистовой обработки 6…508 мм комплектуются хвостовиками, оправками, резцами в варианте с подводом СОЖ и без подвода СОЖ.

Код Наименование Подробнее
R100, R104, R105 Резцы с внутренним подвдом СОЖ
R102, R103 Резцы осевые без внутреннего подвода СОЖ

R443

Резцы расточные
R445

Резцы расточные

R325

Резцы расточные

BH443

Оправки

BB443

Оправки

BH445

Оправки

BB445

Оправки

BB325

Оправки

BR443 Поперечины
BR443.125 Поперечины
BBH443 Держатели
BRH443 Переходники
HB445 Держатель резцовых головок

RH445

Резцовые головки
SC443 Система подачи СОЖ
PL443 Заглушка
BW443 Противовес
C325 Цанги

Наборы расточных систем

Компания ООО «Уральский завод инструментальных систем», продолжая инновационную работу по созданию нового инструмента, предлагает переносные наборы расточных систем «Пумори» для чистовой обработки для различных диапазонов в наличии на складе.

Комплект для чистового растачивания отверстий включает в себя:

  • Головку расточную;
  • Базовая втулка дополнительно по согласованию: HSK63, ГОСТ, DIN SK40/50, MAS BT 40/50 и специальные хвостовики;
  • Комплект резцов, оправок и поперечин с подводом СОЖ;
  • Комплект режущих пластин ISO (10 шт) по согласованию: WC/CC или WC/TP (твердосплавные или керамические);
  • Принадлежности и комплектующие.

Весь комплект размещен в пластиковом кейсе. Опционно для всех комплектов могут поставляться дополнительные компоненты в отдельной упаковке.

Код Наименование Подробнее
BF443.50C Расточная система BF443.50С (Ø 6-126 мм)
BF443.50T Расточная система BF443.50T (Ø 6-126 мм)

BF443.63C

Расточная система BF443.63С (Ø 6-168 мм)
BF443.63T

Расточная система BF443.63T (Ø 6-168 мм)

BF443.80C

Расточная система BF443.80С (Ø 6-232 мм)

BF443.80T

Расточная система BF443.80T (Ø 6-232 мм)

BF444.60C

Расточная система BF444.60C (Ø 6-94 мм)

BF444.60T

Расточная система BF444.60T (Ø 6-94 мм)

BF445.66C

Расточная система BF445.66С (Ø 10-150 мм)

BF445.66T

Расточная система BF445.66С (Ø 10-150 мм)

Универсальные расточные головки BHU70

Универсальные расточные головки BHU70

План-суппорт предназначен, как для расточки отверстий, так и за счёт автоматической подачи ползуна, для обработке торцов, канавок, конических поверхностей и нарезания резьб, как на внутренних, так и наружных поверхностях детали (см. табл.1).

Данный План-суппорт имеет 8 автоматических подач в диапазоне: 0,04…0,32. Что в 2 раза превосходит ближайшие иностранные аналоги.

  • Наибольшее перемещение ползуна - 70мм.
  • Наибольший рекомендуемый диаметр обработки по стали - 410мм (при малых съёмах металла до 440мм в данной комплектации).

Для расточки отверстий, на данном план-суппорте, применим весь сортамент оснастки от любых расточных головок ф. «Пумори».

Основные технические параметры VHU 56

 Перемещение салазок максимальное [мм] 70+-1
 Макс. обрабатываемый диаметр (в предлагаемой комплектации), [мм] 440
 Макс. обрабатываемый диаметр фронтальной части, [мм] 430
 Прорезаемый диаметр – минимальный, [мм] 6…16 (в зависимости от комплектации)
 Прорезаемый диаметр – максимальный, [мм] 450
 Автоматическое перемещение, мм/об 0,04; 0,08 ; 0,12; 0,16; 0,20; 0,24; 0,28; 0,32
 Ручное перемещение салазок – при помощи вращения винта, мм/об 3
 Точность установки размеров 1 деление точного лимба, mm / ø 0,01
 Диаметр крепежных отверстий в ползуне, [мм] 25 H8
 Масса головки без конуса, [кг] 8,9
 Размер модульного отверс-тия для хвостовика S48

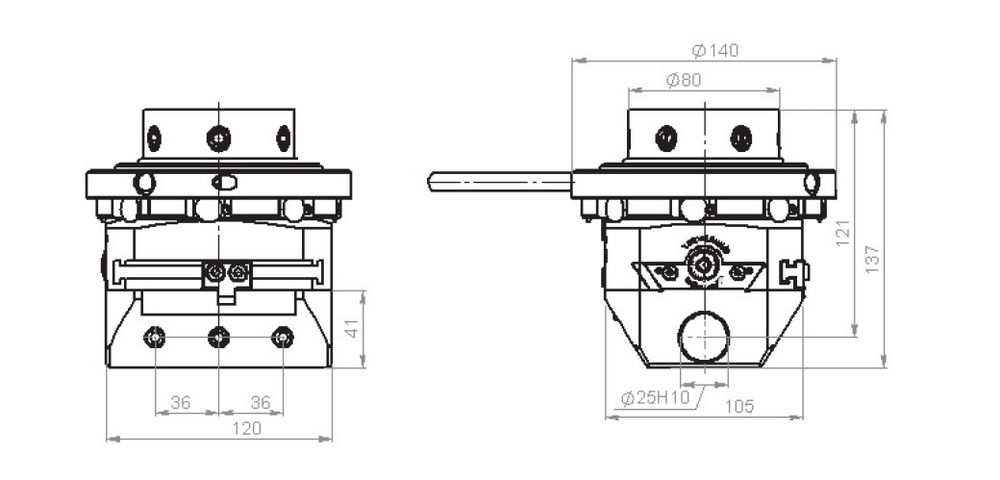

Основные размеры BHU 70

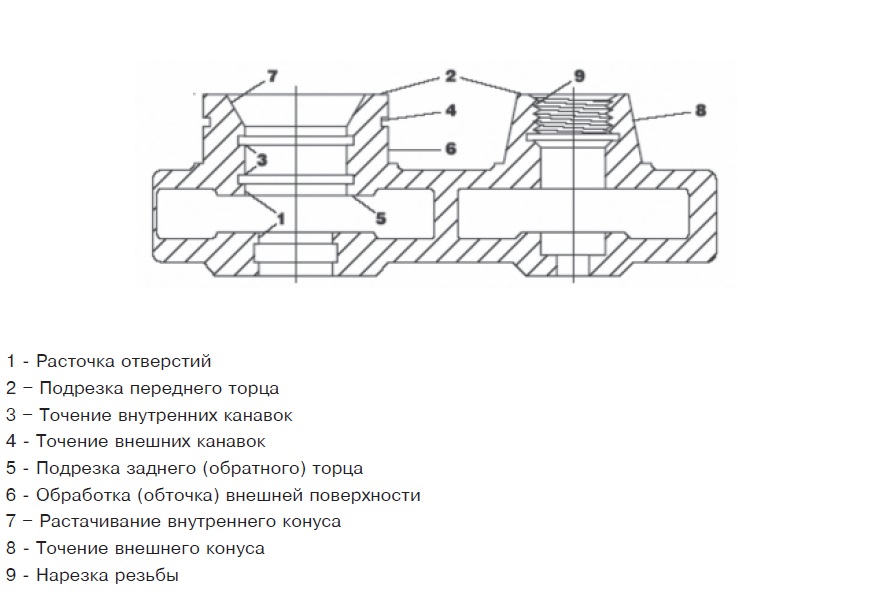

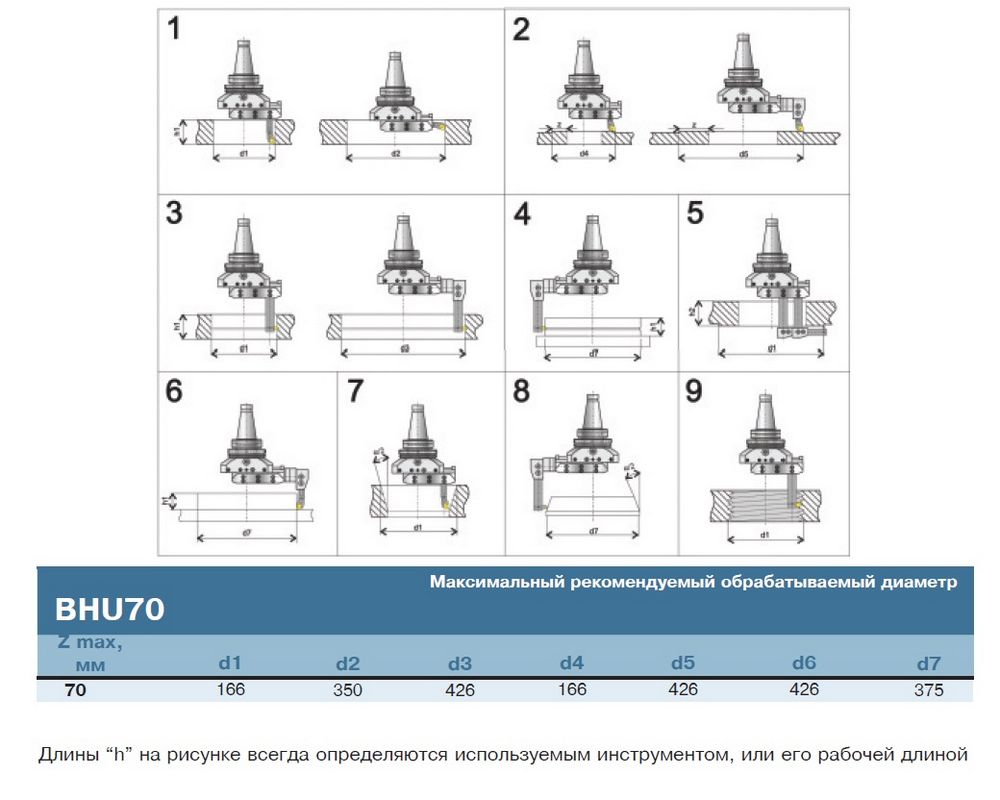

Основные операции, осуществляемые при помощи BHU

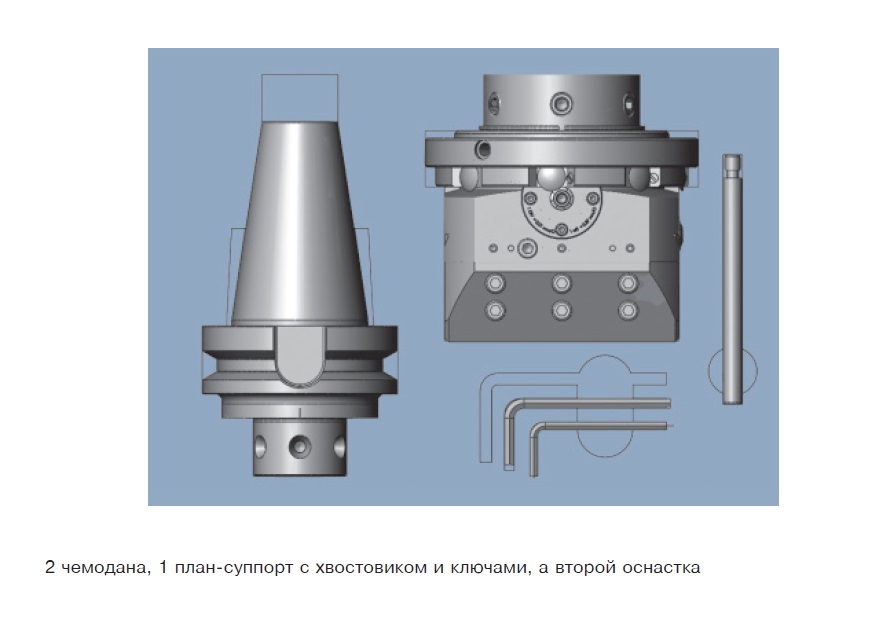

Комплектация

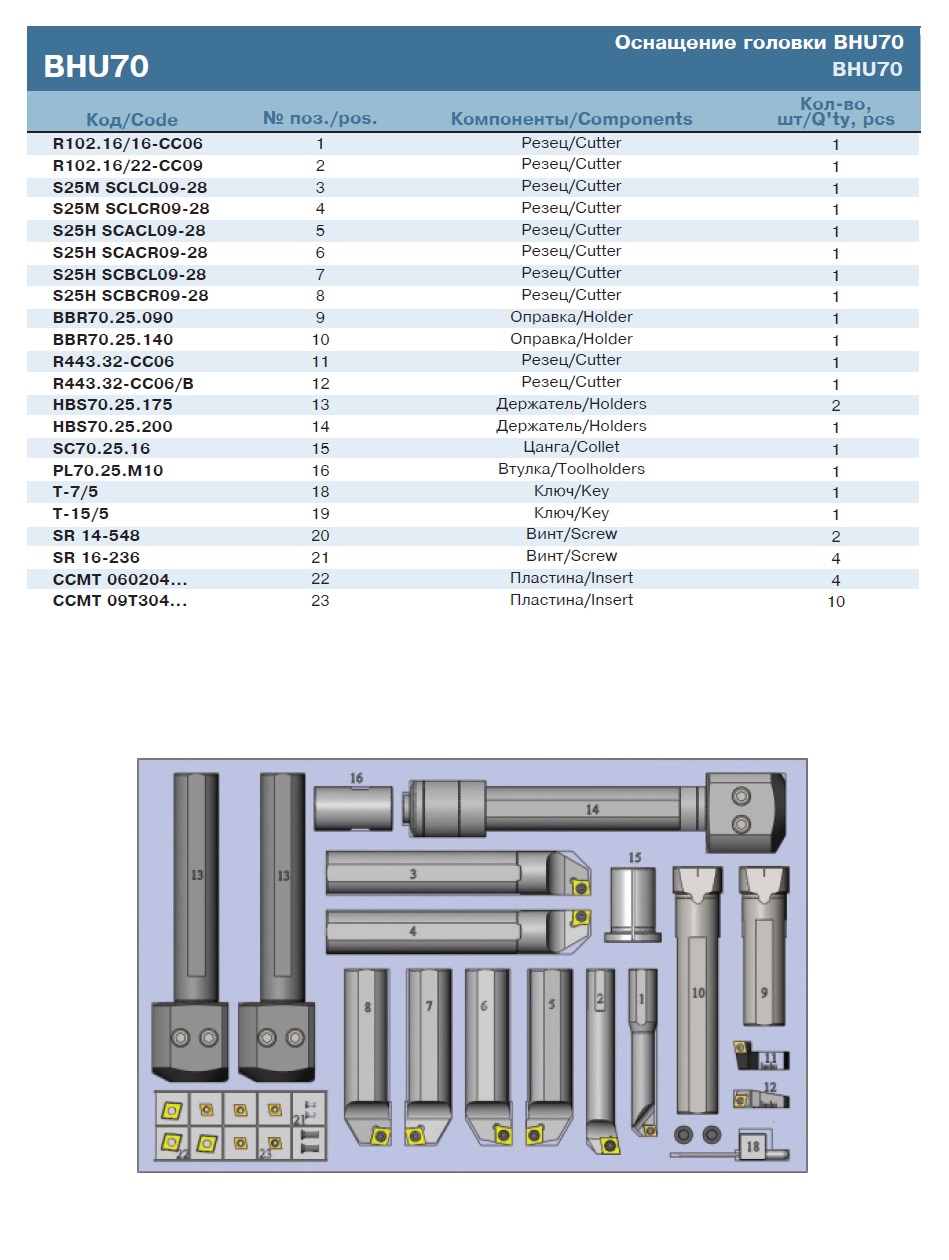

Оснащение головки
